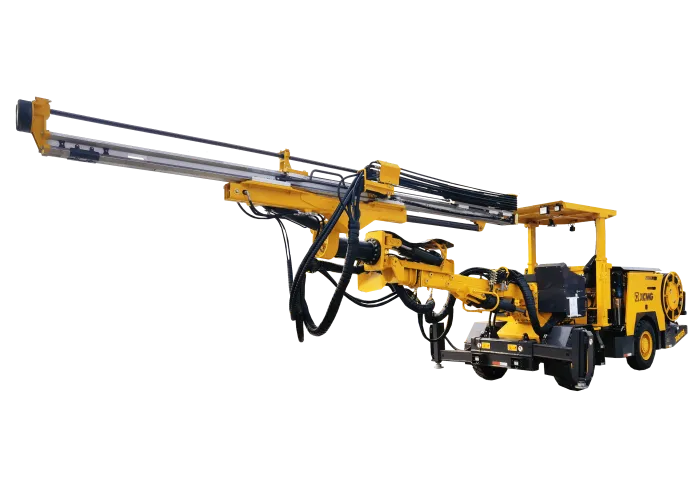

ZJ 135 подземная буровая установка для майнинга
ZJ135 подземная буровая установка с глубоким отверстием
Описание продуктов
ZJ 135 подземная буровая установка с глубоким отверстием, также называемая «Longhole Drill Jumbo», предназначена для бурения с взрывающими отверстиями в подземных шахтах. Это также поддерживает якорное кабельное бурение.
Подходит для дорог от 3,2 млн. М 3,2 м до 7,5 м × 5 м, его привод предлагает горизонтальное скольжение, вращение на 360 градусов и двойные 45 -градусные качели для гибкого бурения под любым углом.
Продукты Высокие огни
Ючайский дизельный двигатель
В электронном управлении впрыском топлива;
более низкий расход топлива
Стабильная каменная дрель
Высокая ударная мощность, высокая эффективность бурения, низкая вероятность прилипания
Универсальная роботизированная рука
Внедрена структура «шелопающего подшипника + качающегося масляного цилиндра»,
Усовершенствованная система бурения
Чувствительный к нагрузке управление, выход на спрос и высокий уровень использования энергии
Дизайн деталей безопасности
Консоль дистанционного управления, гибкая и удобная для перемещения;
Используйте несколько дверей доступа, что удобно для технического обслуживания и ремонта;
Пространство повышения стоимости
Система управления хорошей открытостью. Он разработан на основе контроллера, который можно легко добавить различные функциональные модули;
Ключевая технология
01. Rock Drill
Принять высокопроизводительное упражнение, двойной буферной конструкцию, высокая эффективность бурения, низкая вероятность прилипания
| Диаметр отверстия | 64-102 мм |
| Ударная сила | 22/24 кВт |
| Ударный поток | 105L / мин / 138L/мин |
| Воздействие давления | 220BAR / 200BAR |
| Частота воздействия | 53 Гц / 57 Гц |
| Крутящий момент | 1050N.m / 955N.m |
| Скорость вращения | 215 об / мин / 236 об / мин |
02. Сборка буровой стрелы
Механический бум состоит из направляющего механизма, качающегося рычага, качающегося цилиндра, узел редуктора двигателя, подшипника для северного размера и кронштейна для винта.
| Угол наклона бума | вперед 25 градусов, после 65 градусов |
| Максимум Параллельный диапазон отверстий с отдельным позиционированием | 3000 мм |
| Угол рейтинга свинг -бум | 360 градусов |
| Независимый угол качания кронштейна двигателя | -45 степень до +45 степень |
| Регулировок ход пропеллера | 1200 мм |
03. Главная сборка
Создать комплексное решение для эффективного управления кражами человека
| Общая ширина | 2000 мм |
| Колесовая база | 3000 мм |
| Градиативность | 14 градусов |
| Максимум Наземный просвет | 200 мм |
| Подход/угол отъезда | 20 градусов |
04. Двигательская система
Ючай CN IV Стандарт эммиссии
| Модель | YCF 30100- T480 |
| Рейтинг власти | 73,5 кВт |
| Номинальная скорость вращения | 2400 об / мин |
05. Гидравлическая система
Гидравлическая система принимает зрелую систему среднего и низкого давления, с хорошим
производительность и высокая надежность
| Системное давление | 22 МПа |
| Емкость гидравлического масляного бака | 180 L |
06. Электрическая система
| Напряжение/частота | 380 В/50 Гц |
| Моторная мощность | 75 кВт |
| Входная мощность | 85 кВт |
| Безопасность | Защита от утечки, защита от перегрузки, защита коротких замыканий и т. Д. |
07. Водяной системы
| Водяной насос питание | 3 кВт |
| Оценка смещения | 83,3 л /мин (12 бар) |
| Выходное давление | 12 бар |
| Мин | 4 бар |
08. Пропеллер
Создать комплексное решение для эффективного управления кражами человека
| Длина тренировочной трубы | 1220/1525 мм |
| Диаметр тренировки | 64-102 мм |
| Экономичная глубина бурения | 35/41m |
| Сталока | 1930 мм |
| Общая длина | 3400 мм |
| Максимум движитель | 47кн |
| Стало компенсации движущего луча | 1200 мм |
Основной технический параметр
| 01, базовый параметр | 2), движущий луч | ||
| Вес (кг) | 17500.00 | Общая длина | 3200/3400 мм |
| Транспортные измерения (мм) | 8500*2380*3100 | Max.propulsion (KN) | 47 |
| Радиус поворота (мм) | 3050/5670 | 03), шасси | |
| 02, конфигурация | Двигатель | Ючай 73,5 кВт, CN IV | |
| 1) Рок -тренировка | Общая ширина шасси (мм) | 2000 | |
| Модель | HC95LQW/22U | Скорость путешествия (км/ч) | 10 |
| Бренд | Монтаберт / Эпирок | Наземный просвет (мм) | 200 |
| Ударная сила (кВт) | 24 / 22 | 4), воздушная система | |
| Ударный поток (L/мин) | 138 /105 | Смещение (L/мин) | 700 |
| Частота воздействия (Гц) | 57/53 | Власть (кВт) | 3 |
| Диаметр бурения (мм) | 64-102 | Давление выхлопных газов (стержень) | 10 |
